分支電纜
概述
YFD 系列電纜分接頭是針對中高層建筑物和公路、橋梁、隧道 1KV 以下用的主干線電纜與各分體供電區域計量表、配電控制箱的分支線在所定的位置，按所需的長度和數量進行連接，其連接部分及其相關設施的所有處理均在工廠內加工制作完成：并經有關試驗的輸配電干線系統。該電纜分接系統廣泛應用于中高層建筑物供電干線、小區內分體建筑供電線、廣場照明供電干線，路燈供電干線、地鐵動力照明供電干線、隧道內動力照明供電干線等等，特別適用于空氣中含有大量可導電成分及易腐蝕等惡劣的環境下和施工條件復雜的情況下， YFD 系列電纜分接系統產品的出現，開創低壓配電施工省力化、配線低成本、性能高可靠、系統零故障、免維護新紀元。它的防水、密封、接觸電阻、絕緣電阻、熱穩定等性能均低于普通電纜“ T ”接及插接母線。

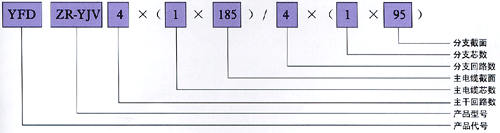

型號分類含義
1、YFD-ZR-YJV-4(1 × 240)/4 × (1 × 25), 阻燃交聯聚乙烯絕緣聚氯乙烯護套型，主干電纜為 1 × 240 ，分支電纜 1 × 25 的電纜分接系統。
2、 YFD-YJV-4 × (1 × 240)/4 × (1 × 25), 普通交聯聚乙烯絕緣聚氯乙烯護套型，主干電纜為 1 × 240 ，分支電纜 1 × 25 的電纜分接系系統。
3、 YFD-NH-YJV-4 ×( 1 × 240 ) /4 ×( 1 × 25 )，耐火交聯聚乙烯絕緣聚氯乙烯護套型，主干電纜為 1 × 240 ，分支電纜 1 × 25 的電纜分接系統。
4、 YFD-VV-4 × (1 × 240)/4 × (1 × 25), 普通聚氯乙烯絕緣護套型，主干電纜為 1 × 240 ，分支電纜 1 × 25 的電纜分接系統。
5、YFD-ZR-VV-4 × (1 × 240)/4 × (1 × 25), 聚氯乙烯絕緣護套阻燃型，主干電纜為 1 × 240 ，分支電纜 1 × 25 的電纜分接系統。
6、YFD-NH-VV-4 × (1 × 240)/ 4 × (1 × 25), 聚氯乙烯絕緣護套耐火型，主干電纜為 14 × (1 × 25), 聚氯乙烯絕緣耐火型，主干電纜為 1 × 240 ，分支電纜 1 × 25 的電纜分接系統。
主要性能
1、防水性能：即分支器浸入水中，做工頻試驗及絕緣電阻試驗，均能通過。
2、工頻耐壓： 3.5kv/5min 無擊穿內格。
3、 絕緣電阻≥ 200M Ω 。
4、 接觸電阻不大于與分支器等長分支線基準電阻的 1.2 倍。
5、 熱穩定性：分支器不受連接件熱脹冷縮的影響。
6、 小彎曲半徑： R=2D 。 R 為彎曲半徑， D 為電纜外徑。
7、導體高長期溫度：交聯型 90 ℃，普通型 70 ℃。
8、安裝間距：排列安裝平行電纜中心距為 2 倍電纜外徑，擰絞型安裝可相互接觸，擰絞節間不小于 50 倍電纜外徑(多芯電纜不采用)。
9、 敷設時的環境溫度不低于 0 ℃，如低于 0 ℃時采用預熱法。
設計選型說明
(一) 選型說明：
1、一般場所或設備的照明及動力輸電干線系統，環境溫度平均 35 度以下，選用“ VV ”型號或“ ZR-VV ”型。
2、對消防有要求的場所或設備的照明及動力輸電干線系統，環境溫度平均 35 度以上，選用“ YJV ”型或“ ZR-YJV ”型。
3、對消防有特別要求或消防設備的輸電干線系統選用“ NH-VV ”型或“ NH-YJV ”型。
(二)規格選型：
1、首先將每一樓層用戶的用電負荷算出，得出樓層總負荷，根據載流量參數查出分支截面，然后根據各樓層負荷算出總負荷算出主干線截面，(注：如算出總負荷大于 1605A ，可采用分區供電或交叉供電方案，一般情況盡量采用分區供電方案，將電纜截面減小，可降低一次投資。)
2、設計舉例：
例：一幢 24 層大樓，每層 12 戶，每戶用電量為 4KW 。則每層用電量為 12 戶× 4KW=48KW, 功率因數為 0.8 ，實際用電量為 48 × 0.8=38.4KW ，設同步系數 0.9 ，則同時用電量為 38.4 × 0.9=34.5KW ，那么計算出電流為 90A ，另加安全系數 30% ，即 90 × 1.3=118A ;如選用“ YJV ”列安裝，分支線根據表中查出為 16mm 2 , 如 8 層為一個回數，那么 8 層總電流為 944A ;如電纜選用“ YJV ”型排列安裝，主干線根據表查出為 500 mm 2 ，那么該大樓輸電干線為 1~8 層、 9~17 層、 18~24 層各一個回路國 YFD-YJV-4 × (1 × 500)/4 × (1 × 16) 。
運行條件
(一)“ VV ”型電力電纜運行條件：
1、電纜芯允許長期高工作溫度為 70 ℃;
2、敷設時環境不低于 0 ℃;
3、彎曲半徑不小于電纜外徑的 20 倍。
(二)“ YJV ”型電力電纜運行條件：
1、電纜芯允許長期工作高溫度為 90 ℃;
2、敷設時環境溫度不低于 0 ℃;
3、彎曲半徑不小于電纜外徑的 20 倍。
YFD 系列電纜分接系統的安裝

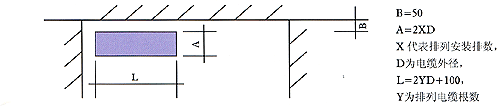

(一)排列安裝豎內預留孔的尺寸 (見下圖)
(二)安裝前的準備工作
1、將豎井道內的垃圾清理干凈;
2、將卷揚機放在需要安電纜的頂層并固定好;
3、將電纜可靠的放在放線架上;
4、將每分支聯接器兩側的安裝支架固定牢靠;
5、將頂端的橫擔及橫擔支架安裝在與安裝電纜同一面的墻面上。
(三)安裝
1、吊裝：當采用吊裝方式時，首先將卷揚機安裝好，然后用卷揚機的鋼絲繩拴住主電纜頂端的吊頭，開始吊裝，吊裝時每層必須站一人，以防分支護套受預留孔阻礙而損傷。吊到頂后將吊頭穿到掛鉤的槽中，用螺栓穿過掛鉤及吊頭上的安裝孔即可，用掛鉤的螺母調節分支點的高度到合適的位置。
2、放裝：采用放裝方式時，首先在訂貨時要向制造廠提出，電纜在出廠卷繞時逆向卷繞。先將整盤(卷)電纜全部吊到頂層，整盤電纜必須有制動裝置，然后每層站一人緩緩地將電纜放下，放到位置后將吊頭掛在掛鉤上，調整分支點的位置。
3、無論采用吊裝還是放裝方式，在全部吊好后 8 小時內必須將主電纜固定在安裝支架上。然后方可解開分支電纜，分支電纜如需彎曲，在彎曲兩邊需有安裝支架固定。
4、電纜彎曲的小彎曲半徑為 R=20D ， D 為電纜外徑。
5、當環境于 0 ℃時，不得敷設電纜，如需，可將電纜經預熱后方可敷設。
(三)安裝注意事項：
1、安裝完成通電之前，必須用 1000V 兆歐，測出吊頭與電纜芯之間的絕緣電阻，如絕緣電阻小于 100M Ω , 要通知生產廠家進行檢查。
2、檢查端頭的相位標記與分支部相位標記是否對應，檢查無誤方可通電。
3、直埋安裝，直埋深度不大于 0.5m 。
服務
1、售前服務，在業務取得共識簽協方議之前，公司可派技術人員前往協助甲方做有關技術方案及安裝方案等。
2、售后服務，業務成交到貨后，公司派技術人員前往工地指導安裝，本省 24 小時內，外省 48 小時內到達。
服務
1、售前服務，在業務取得共識簽協方議之前，公司可派技術人員前往協助甲方做有關技術方案及安裝方案等。
2、售后服務，業務成交到貨后，公司派技術人員前往工地指導安裝，本省 24 小時內，外省 48 小時內到達。
訂貨須知
為了能根據客戶需求，提供合格的 YFD 系列電纜分接系統系列產品，讓客戶滿意，請?zhí)峁┤缦沦Y料：
1、 系統圖、樓層高剖面圖、主電纜和各分支的長度型號、分支連接的布置;
2、 樓層配電箱距樓地板高度及進線方式;
3、 安裝配件型號、規格及數量;
4、安裝方式，放裝或吊裝(從地面上拉或樓頂上拉);
5、上端支承：用或不用電纜夾緊裝置或懸吊絕緣裝置;
6、其他需要說明的項目。
